Дисковый поворотный затвор DN100 межфланцевый: характеристики, цена и выбор

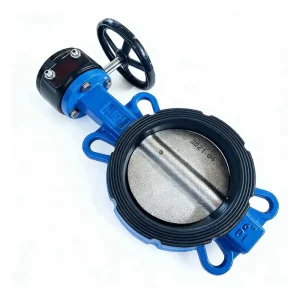

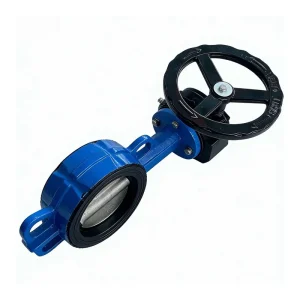

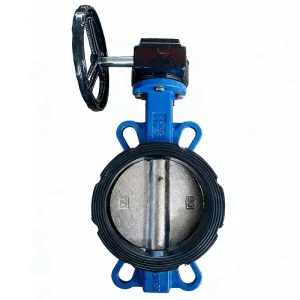

Конструкция и назначение межфланцевого дискового затвора DN100

Дисковый поворотный затвор диаметром условного прохода 100 мм (DN100) представляет собой один из наиболее востребованных элементов трубопроводной арматуры в системах промышленного и коммунального назначения. Межфланцевое исполнение, часто обозначаемое как wafer-type, предполагает установку устройства между двумя фланцами трубопровода с последующей их стяжкой шпильками или болтами. Такая конструкция обеспечивает компактность узла, снижение веса всей системы и упрощение монтажных работ по сравнению с фланцевыми задвижками аналогичного диаметра.

Основным рабочим органом данного типа арматуры является диск, закрепленный на поворотном штоке. В открытом положении диск располагается параллельно потоку рабочей среды, обеспечивая минимальное гидравлическое сопротивление. При повороте рукоятки или привода на 90 градусов диск перекрывает проходное сечение, останавливая поток. Для герметизации в закрытом положении используется уплотнительное кольцо, расположенное по периметру диска или в корпусе затвора.

Выбор именно межфланцевой модели для трубопровода DN100 обусловлен рядом технических и экономических факторов. Во-первых, отсутствие собственных фланцев на корпусе затвора снижает металлоемкость изделия, что напрямую влияет на его стоимость. Во-вторых, такая конструкция позволяет легко интегрировать арматуру в существующие трубопроводные системы, где расстояние между фланцами уже стандартизировано. Однако при выборе необходимо учитывать, что межфланцевые затворы требуют наличия ответных фланцев на трубопроводе, которые должны соответствовать требуемым стандартам присоединительных размеров.

В контексте B2B-закупок важно понимать, что термин «межфланцевый» определяет не только способ монтажа, но и особенности эксплуатации. Данный тип арматуры обычно не предназначен для использования в качестве концевой заглушки трубопровода, так как он рассчитан на зажим между двумя элементами системы. Это ключевое отличие от фланцевых затворов, которые могут устанавливаться на тупиковых участках.

Ключевые технические характеристики и параметры выбора

При формировании технического задания на поставку дисковых поворотных затворов DN100 инженеры и закупщики должны опираться на строгий набор параметров. Отсутствие точных данных по любому из этих пунктов может привести к несоответствию арматуры условиям эксплуатации, что повлечет за собой риски аварийных ситуаций или преждевременного выхода оборудования из строя.

Рабочее давление (PN)

Номинальное давление является одним из критических параметров. Для трубопроводов DN100 наиболее распространены исполнения на давление PN10 и PN16. Выбор конкретного значения зависит от характеристик насосного оборудования и статического давления в системе. Затворы, рассчитанные на PN16, имеют более усиленную конструкцию диска и штока, а также используют материалы уплотнений, способные выдерживать большие нагрузки. Использование арматуры с меньшим номинальным давлением, чем требуется в системе, недопустимо и нарушает правила безопасности эксплуатации промышленных объектов.

Материалы исполнения корпуса и диска

Материалы, из которых изготовлены основные элементы затвора, определяют его устойчивость к коррозии, механическим нагрузкам и химическому воздействию рабочей среды.

• Корпус: Чаще всего изготавливается из чугуна (серого или высокопрочного) или стали. Чугунные корпуса обладают хорошей демпфирующей способностью и устойчивостью к вибрациям, что важно для систем с динамическими нагрузками. Стальные корпуса применяются в условиях высоких давлений или температур.
• Диск: Материал диска должен обладать высокой прочностью и коррозионной стойкостью. Стандартным решением является нержавеющая сталь (например, марки AISI 304 или 316), которая обеспечивает долговечность даже в агрессивных средах. В некоторых случаях диск может иметь эпоксидное покрытие для дополнительной защиты.
• Уплотнение: Тип уплотнительного материала выбирается исходя из температуры и химического состава среды. Наиболее распространенным материалом является EPDM (этилен-пропиленовый каучук), который отличается высокой эластичностью, устойчивостью к старению и широкому диапазону рабочих температур. Для специфических задач могут применяться уплотнения из NBR (нитрильный каучук) или PTFE (политетрафторэтилен).

Тип привода

Для затворов DN100 могут использоваться различные типы приводов, выбор которых зависит от частоты оперирования и требований к автоматизации процесса:

• Ручной привод (рычаг или маховик): Применяется в системах, где регулирование потока осуществляется редко. Рычаг обеспечивает быстрое открытие и закрытие, тогда как маховик с редуктором позволяет плавно регулировать поток и снижает усилие, необходимое для управления арматурой большого диаметра.
• Электропривод: Необходим для интеграции в автоматизированные системы управления технологическими процессами (АСУ ТП). Позволяет дистанционно управлять положением затвора и фиксировать его состояние.
• Пневмопривод: Используется в средах, где применение электричества нежелательно или невозможно, а также там, где требуется высокая скорость срабатывания.

Компания ООО Хэбэй Гаои Клапан, специализирующаяся на производстве трубопроводной арматуры, уделяет особое внимание подбору материалов и комплектующих. Производственная база предприятия оснащена современными линиями прецизионной обработки, что позволяет обеспечивать высокую точность изготовления деталей затвора. Это критически важно для обеспечения герметичности и плавности хода диска в течение всего срока службы изделия.

Факторы, влияющие на стоимость и формирование цены

Вопрос ценообразования на дисковые поворотные затворы DN100 является сложным и многофакторным. В B2B-сегменте цена не является фиксированной величиной для всех покупателей и зависит от совокупности технических и коммерческих условий. Понимание этих факторов помогает закупщикам проводить корректный сравнительный анализ предложений от разных поставщиков.

Влияние материалов и комплектации

Стоимость арматуры напрямую коррелирует с качеством используемых материалов. Затворы с корпусом из высокопрочного чугуна и диском из нержавеющей стали AISI 316 будут стоить дороже аналогов с использованием более простых марок стали или чугуна обычного качества. Также существенное влияние оказывает тип уплотнения: специализированные материалы, устойчивые к экстремальным температурам или агрессивным химическим веществам, увеличивают себестоимость продукции.

Наличие дополнительного оборудования, такого как редукторы, электроприводы или пневмоцилиндры, также значительно меняет итоговую цену. Электроприводы themselves представляют собой сложные технические устройства, стоимость которых может превышать стоимость самого затвора. Поэтому при запросе коммерческого предложения необходимо четко указывать требуемый тип привода и его характеристики (крутящий момент, напряжение питания, степень защиты IP).

Объем заказа и условия поставки

Как и в большинстве промышленных закупок, объем партии играет ключевую роль в формировании цены. Крупные оптовые заказы позволяют производителям оптимизировать производственные процессы и снижать удельные затраты на логистику и упаковку. Компания ООО Хэбэй Гаои Клапан осуществляет поставки в различные регионы и готова рассматривать индивидуальные условия для крупных проектов, направленных на модернизацию муниципальной инфраструктуры или развитие промышленных объектов.

Логистические расходы также являются неотъемлемой частью конечной стоимости. Условия поставки (например, EXW, FOB, CIF) определяют, кто несет расходы на транспортировку, страхование и таможенное оформление. Для российских покупателей важно учитывать не только базовую стоимость товара, но и затраты на доставку до склада потребителя, а также возможные таможенные пошлины и налоги.

Отсутствие фиксированных цен в открытых источниках

Важно отметить, что в промышленном секторе редко публикуются фиксированные розничные цены на конкретные модели арматуры. Это связано с тем, что каждый проект уникален и требует индивидуального расчета. Точная стоимость дискового поворотного затвора DN100 межфланцевого определяется после уточнения следующих параметров:

• Требуемое рабочее давление (PN).
• Материальное исполнение (корпус, диск, уплотнение).
• Тип привода и наличие дополнительных аксессуаров (концевые выключатели, ручные дублеры).
• Объем партии.
• Условия доставки и инкотермс.

Поэтому для получения актуального коммерческого предложения рекомендуется направлять официальный запрос производителю с подробным техническим заданием.

Критерии оценки качества и надежности производителя

Выбор поставщика трубопроводной арматуры — это стратегическое решение, влияющее на надежность всей инженерной системы. Рынок насыщен предложениями от различных производителей, и дифференциация между качественной продукцией и дешевыми аналогами часто заключается в деталях производственного процесса и контроля качества.

Система контроля качества и сертификация

Надежный производитель обязан иметь внедренную систему менеджмента качества. Компания ООО Хэбэй Гаои Клапан строго следует требованиям системы ISO, что гарантирует стабильность характеристик выпускаемой продукции. Контроль качества осуществляется на всех этапах: от входного контроля сырья до окончательных приемо-сдаточных испытаний готовой продукции. Каждая партия сопровождается отчетами о независимых испытаниях и сертификатами соответствия, включая стандарты ANSI/API и 3A. Наличие таких документов является подтверждением того, что арматура прошла необходимые проверки на герметичность, прочность и функциональность.

При закупке затворов DN100 следует запрашивать паспорта качества и протоколы испытаний на конкретную партию товара. Это позволяет убедиться в том, что изделие соответствует заявленным техническим характеристикам и применимо в конкретных условиях эксплуатации.

Производственные возможности и НИОКР

Наличие собственной производственной базы с современным оборудованием с ЧПУ и высокоточными испытательными стендами позволяет производителю контролировать геометрию деталей и качество сборки. В составе предприятия ООО Хэбэй Гаои Клапан действует специализированная команда НИОКР, обеспечивающая непрерывное совершенствование конструкций. Это важно для B2B-клиентов, так как возможность технической адаптации продукта под специфические требования проекта снижает риски несовместимости арматуры с существующей инфраструктурой.

Компания основана в 2015 году и расположена в промышленной зоне города Ботоу, провинция Хэбэй, являющемся одним из крупных центров производства трубопроводной арматуры. Более десяти лет опыта в отрасли позволяют компании предлагать клиентам надежные, проверенные временем технические решения. Фокус на производстве высококачественных клапанов для поддержки общественных проектов и промышленного развития определяет долгосрочную стратегию предприятия.

Техническая поддержка и сервис

Качество продукта не ограничивается только его физическими характеристиками. Важным аспектом является уровень сопровождающего сервиса. ООО Хэбэй Гаои Клапан предлагает комплексное сервисное сопровождение, которое включает:

• Индивидуальный подбор арматуры с учетом параметров рабочей среды (давление, температура, химический состав).
• Послепродажную техническую поддержку, включая инструктирование по монтажу и устранению неисправностей.
• Оперативное пополнение запасных частей.
• Профессиональное обучение эксплуатационных команд заказчиков.

Такой подход позволяет снизить совокупную стоимость владения оборудованием, минимизируя простои и затраты на ремонт в будущем.

Рекомендации по монтажу и эксплуатации межфланцевых затворов DN100

Даже самая качественная арматура может выйти из строя преждевременно при неправильном монтаже или эксплуатации. Соблюдение технических регламентов установки межфланцевых дисковых затворов является обязательным условием для обеспечения их долговечности и герметичности.

Подготовка трубопровода и центровка

Перед установкой затвора необходимо тщательно очистить внутренние поверхности трубопровода от грязи, окалины и сварочных брызг. Наличие посторонних частиц может повредить уплотнительное кольцо диска при первом же открытии или закрытии, что приведет к утечкам. Фланцы трубопровода должны быть строго соосны. Перекосы фланцев создают неравномерную нагрузку на корпус затвора и диск, что может вызвать заклинивание механизма или деформацию уплотнения.

При использовании межфланцевых затворов важно проверить расстояние между фланцами. Оно должно соответствовать толщине корпуса затвора с учетом толщины прокладок (если они используются). Слишком сильная стяжка болтов может деформировать корпус, затруднив поворот диска. Слишком слабая стяжка приведет к нарушению герметичности соединения.

Последовательность затяжки крепежа

Затяжку болтов или шпилек, фиксирующих затвор между фланцами, следует выполнять крест-накрест, постепенно и равномерно увеличивая усилие. Это обеспечивает равномерное распределение давления на корпус затвора и предотвращает его перекос. После первоначальной затяжки рекомендуется провести несколько циклов открытия и закрытия затвора, чтобы убедиться в отсутствии заеданий, и затем произвести финальную подтяжку крепежа.

Эксплуатационные ограничения и обслуживание

Дисковые поворотные затворы не предназначены для работы в режиме частичного открытия в качестве регулирующей арматуры на длительной основе, если это не предусмотрено специальной конструкцией диска и привода. Длительная работа в промежуточных положениях может вызвать кавитацию и эрозию уплотнительных поверхностей, особенно при высоких скоростях потока. Для регулирования расхода лучше использовать специализированные регулирующие клапаны.

Регулярное техническое обслуживание включает визуальный осмотр соединений на предмет утечек, проверку легкости хода привода и очистку внешних поверхностей от загрязнений. В случае использования ручных приводов с редуктором, необходимо периодически смазывать подвижные части согласно рекомендациям производителя. Компания ООО Хэбэй Гаои Клапан предоставляет рекомендации по ремонту и обслуживанию, что помогает эксплуатационным службам поддерживать арматуру в работоспособном состоянии.

Часто задаваемые вопросы при закупке дисковых затворов

В процессе подготовки тендерной документации и согласования технических решений закупщики и инженеры часто сталкиваются с типовыми вопросами. Ниже приведены ответы, основанные на отраслевой практике и опыте производителей.

Можно ли использовать межфланцевый затвор DN100 на конце трубопровода?

Нет, межфланцевые (wafer) затворы конструктивно не предназначены для установки на концевых участках трубопровода. Они рассчитаны на зажим между двумя фланцами, и давление среды с одной стороны без контрподдержки с другой может привести к выпадению затвора из посадочного места или разрушению уплотнения. Для концевых участков следует использовать фланцевые затворы (flanged type), которые крепятся болтами непосредственно к фланцу трубопровода.

Как определить направление потока при установке?

Большинство современных дисковых поворотных затворов являются двунаправленными, то есть могут работать одинаково эффективно при любом направлении потока. Однако для некоторых моделей с специфической геометрией диска или уплотнения направление потока может иметь значение. Всегда следует обращать внимание на стрелку направления потока, отлитую или нанесенную на корпусе затвора. Если маркировка отсутствует, рекомендуется уточнить этот момент в технической документации производителя.

Какой срок службы можно ожидать от качественного затвора?

Срок службы дискового затвора зависит от множества факторов: качества материалов, интенсивности эксплуатации, характеристик рабочей среды и правильности монтажа. Продукция, выпускаемая под контролем качества ISO и прошедшая испытания по стандартам ANSI/API, например, та, что производится компанией ООО Хэбэй Гаои Клапан, рассчитана на долгосрочную работоспособность в реальных условиях. Однако точный прогноз срока службы возможен только при соблюдении всех эксплуатационных ограничений, указанных в паспорте изделия.

В чем преимущество затворов с мягким уплотнением перед металлическим?

Затворы с мягким уплотнением (например, из EPDM) обеспечивают полную герметичность (класс А по ГОСТ или аналогичным стандартам) при значительно меньшем крутящем моменте по сравнению с затворами с металлическим уплотнением. Они менее чувствительны к мелким загрязнениям и дефектам поверхности диска. Затворы с металлическим уплотнением обычно применяются в условиях высоких температур, где эластомеры неприменимы, или в абразивных средах, где мягкое уплотнение быстро изнашивается. Для систем водоснабжения, отопления и вентиляции мягкое уплотнение является предпочтительным выбором.

Заключение и порядок взаимодействия с поставщиком

Выбор межфланцевого дискового поворотного затвора DN100 требует внимательного анализа технических требований проекта и условий эксплуатации. Ключевыми параметрами являются рабочее давление, материал исполнения и тип привода. Экономия на качестве арматуры может привести к значительным убыткам в случае аварийной ситуации, поэтому приоритетом должно быть соответствие продукции международным стандартам качества и наличие подтверждающих сертификатов.

Компания ООО Хэбэй Гаои Клапан предлагает комплексный подход к снабжению промышленных и муниципальных объектов трубопроводной арматурой. Основываясь на принципах «Качество как основа, честность как краеугольный камень», предприятие обеспечивает не только поставку продукции, но и полное техническое сопровождение сделки. От индивидуального подбора оборудования с учетом параметров среды до послепродажной поддержки и обучения персонала — все этапы направлены на снижение рисков заказчика и обеспечение бесперебойной работы его систем.

Для получения детального коммерческого предложения, уточнения технических характеристик конкретной модели или консультации по выбору арматуры для вашего проекта, рекомендуется связаться с отделом продаж производителя. Предоставление полного технического задания позволит специалистам компании подготовить оптимальное решение, соответствующее вашим требованиям по надежности и бюджету.
